Graphic Annunciator หรือที่หลายคนเรียกว่า ตู้กราฟฟิค (Graphic Annunciator Panel) เป็นอุปกรณ์ที่ใช้แสดงผังอาคารและตำแหน่งการเกิดเหตุเพลิงไหม้แบบภาพกราฟิก ช่วยให้เจ้าหน้าที่สามารถระบุจุดเกิดเหตุได้อย่างรวดเร็วและแม่นยำเมื่อระบบแจ้งเหตุเพลิงไหม้ (Fire Alarm System) ทำงาน
โดย Graphic Annunciator จะเชื่อมต่อกับ Fire Alarm Control Panel (FACP) และแสดงผลผ่าน LED หรือไฟแสดงสถานะบนแผนผังอาคาร ทำให้ผู้ดูแลอาคารทราบตำแหน่งของอุปกรณ์ที่แจ้งเตือนได้ทันที
Graphic Annunciator ทำงานอย่างไร?
เมื่ออุปกรณ์ในระบบ Fire Alarm เช่น
- Smoke Detector
- Heat Detector
- Beam Smoke Detector
- Manual Call Point
ตรวจพบเหตุผิดปกติและส่งสัญญาณไปยัง Fire Alarm Control Panel ระบบจะส่งข้อมูลมายัง Graphic Annunciator เพื่อแสดงตำแหน่งที่เกิดเหตุบนแผนผังอาคาร
ตัวอย่างเช่น
- ชั้น 3 ห้อง Server Room
- โซนคลังสินค้า A
- ห้องควบคุมไฟฟ้า
- ทางหนีไฟฝั่งตะวันออก
ไฟ LED บน Graphic Annunciator จะสว่างขึ้นตรงตำแหน่งที่เกิดเหตุ ช่วยให้ทีมรักษาความปลอดภัยหรือเจ้าหน้าที่ดับเพลิงเข้าถึงพื้นที่ได้รวดเร็วยิ่งขึ้น
ประโยชน์ของ Graphic Annunciator
ระบุตำแหน่งเกิดเหตุได้รวดเร็ว
ช่วยลดเวลาในการค้นหาจุดเกิดเหตุ โดยเฉพาะในอาคารขนาดใหญ่
เพิ่มประสิทธิภาพการอพยพ
เจ้าหน้าที่สามารถวางแผนการอพยพและควบคุมสถานการณ์ได้อย่างมีประสิทธิภาพ
ลดความเสียหายจากอัคคีภัย
การเข้าถึงพื้นที่เกิดเหตุได้เร็วช่วยลดการลุกลามของเพลิงไหม้
เหมาะสำหรับอาคารขนาดใหญ่
- โรงงานอุตสาหกรรม
- โรงพยาบาล
- โรงแรม
- ห้างสรรพสินค้า
- อาคารสำนักงาน
- คลังสินค้า
- ศูนย์การประชุม
ส่วนประกอบของตู้ Graphic Annunciator
โดยทั่วไป ตู้กราฟฟิคจะประกอบด้วย
แผนผังอาคาร (Building Layout)
แสดงตำแหน่งห้อง พื้นที่ และโซนต่างๆ ภายในอาคาร
LED Indicator
ไฟแสดงสถานะการแจ้งเหตุในแต่ละพื้นที่
Alarm Indicator
แสดงสถานะ Fire Alarm
Trouble Indicator
แสดงสถานะความผิดปกติของระบบ
Power Indicator
แสดงสถานะการจ่ายไฟของระบบ
Graphic Annunciator กับ Fire Alarm Control Panel ต่างกันอย่างไร?

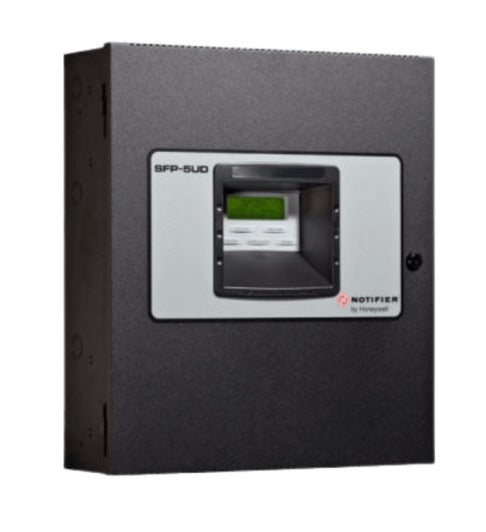

Fire Alarm Control Panel
- เป็นศูนย์ควบคุมหลักของระบบ
- รับสัญญาณจาก Detector
- สั่งงานอุปกรณ์แจ้งเตือน
Graphic Annunciator
- แสดงตำแหน่งเหตุการณ์บนแผนผัง
- ช่วยเจ้าหน้าที่ระบุตำแหน่งได้รวดเร็ว
- ทำงานร่วมกับ Fire Alarm Control Panel
กล่าวง่ายๆ คือ Fire Alarm Control Panel เป็น "สมอง" ของระบบ ส่วน Graphic Annunciator เป็น "แผนที่แสดงตำแหน่งเหตุการณ์"
เหตุใดโรงงานและอาคารขนาดใหญ่จึงควรติดตั้ง Graphic Annunciator
สำหรับอาคารที่มีพื้นที่จำนวนมาก การดูข้อมูลจากหน้าจอ Fire Alarm Panel เพียงอย่างเดียวอาจใช้เวลาในการค้นหาจุดเกิดเหตุ
การติดตั้ง Graphic Annunciator ช่วยให้
- มองเห็นตำแหน่งเหตุได้ทันที
- ลดความสับสนของเจ้าหน้าที่
- เพิ่มความปลอดภัยในการอพยพ
- สนับสนุนการทำงานของทีมดับเพลิง
- เป็นไปตามมาตรฐานด้านความปลอดภัยของหลายโครงการ
การเลือก Graphic Annunciator ที่เหมาะสม
ควรพิจารณา
- ขนาดของอาคาร
- จำนวนโซน Fire Alarm
- รูปแบบการแสดงผล
- ความสามารถในการเชื่อมต่อกับ Fire Alarm Panel
- มาตรฐาน UL, FM, EN54 หรือ LPCB
- ความชัดเจนของแผนผังอาคาร
สรุป
Graphic Annunciator หรือ ตู้กราฟฟิคแสดงตำแหน่งแจ้งเหตุเพลิงไหม้ เป็นอุปกรณ์ที่ช่วยแสดงตำแหน่งการเกิดเหตุบนผังอาคารแบบเรียลไทม์ ทำงานร่วมกับ Fire Alarm Control Panel เพื่อช่วยให้เจ้าหน้าที่สามารถค้นหาจุดเกิดเหตุ อพยพผู้คน และควบคุมสถานการณ์ได้อย่างรวดเร็ว เหมาะสำหรับโรงงาน คลังสินค้า โรงแรม โรงพยาบาล และอาคารขนาดใหญ่ที่ต้องการระบบความปลอดภัยด้านอัคคีภัยที่มีประสิทธิภาพสูง
